螺旋縫埋弧焊鋼管

產品介紹

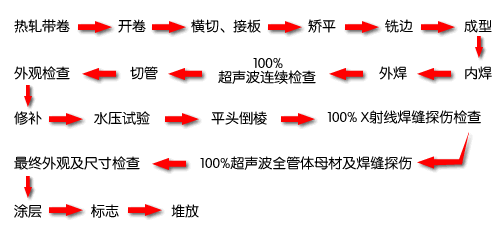

工藝流程
技術參數
產品規格

微信圖片_202208160854221.jpg 微信圖片_20220816090254.jpg

六條螺旋焊管機組消化吸收、引進國際先進技術設計制造，技術精良，配置完善。整套生產線配有從開卷至管材檢查、包裝出廠的全套設備。包括開卷機、夾送矯平機、飛焊小車、銑邊機、成型機、美國林肯焊機、等離子切割機、管端焊縫磨削機、水壓機、平頭機、管端擴徑機、40通道全管體、焊縫超聲波探傷、高清晰X射線實時成像檢測系統等，采用內外雙面埋弧自動焊接，每條生產線均配有水壓機、先進的超聲波全管體母材及焊縫自動探傷系統、X射線實時成像探傷系統，采用先進的PLC微電腦可編程控制器對整條生產線進行控制，公司還建有完善的檢測試驗室，配有全套的母材和焊縫機械、力學、理化性能檢測設備和磁粉探傷機、30000焦耳落錘試驗機等?？筛鶕?jù)用戶需要按SY/T5037-2000、SY/T5040-2000、CJ/T3022-93、GB/T9711.1-1997、GB/T9711.2-1999、API 5L(43版)等標準制造供貨，產品質保體系完善有效，現已通過美國API 5L認證、ISO9001質量體系認證、國家質檢總局壓力管道元件制造單位安全注冊證書，并獲得X70級GB/T9711.2-1999國家生產許可證。

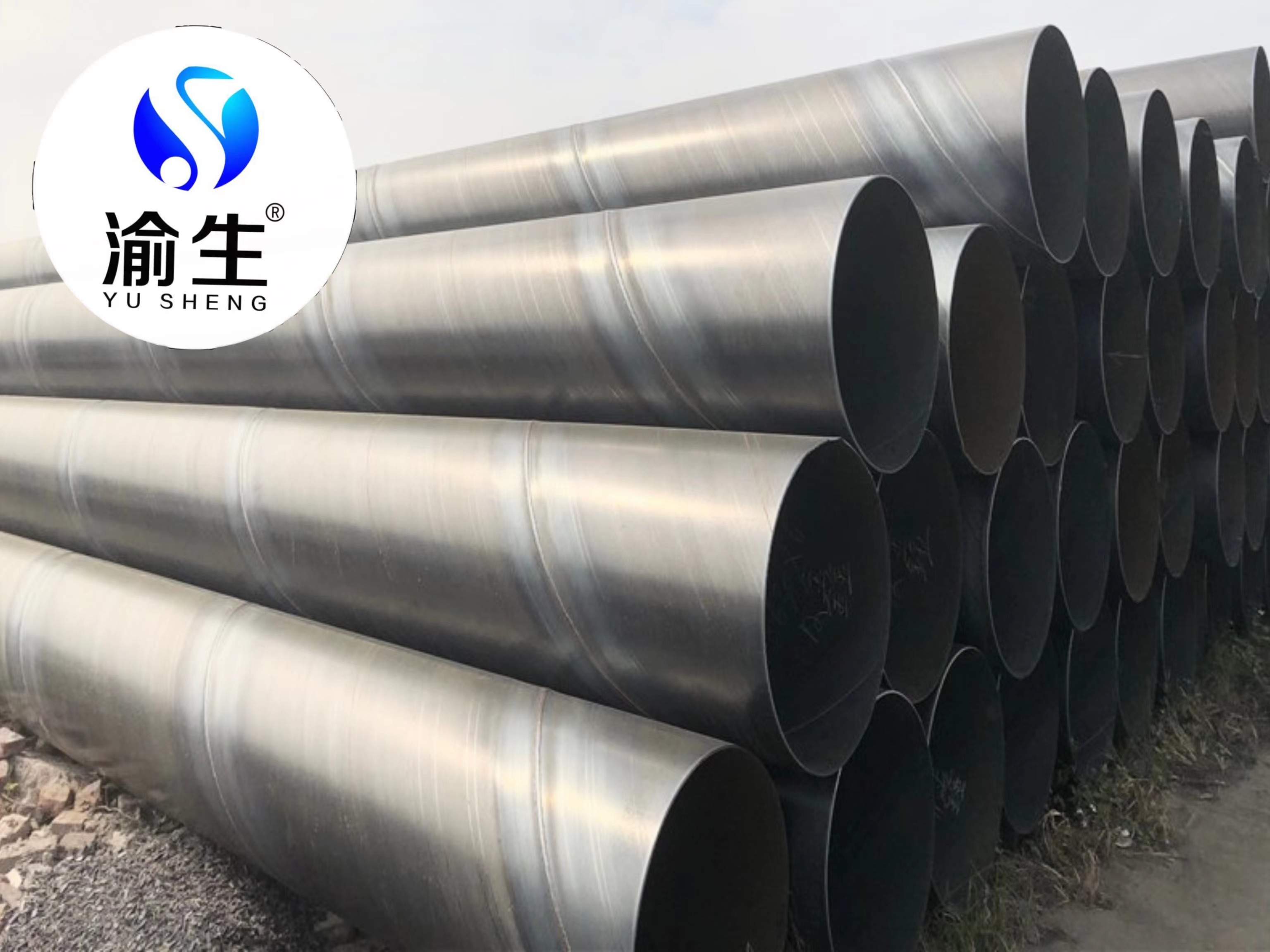

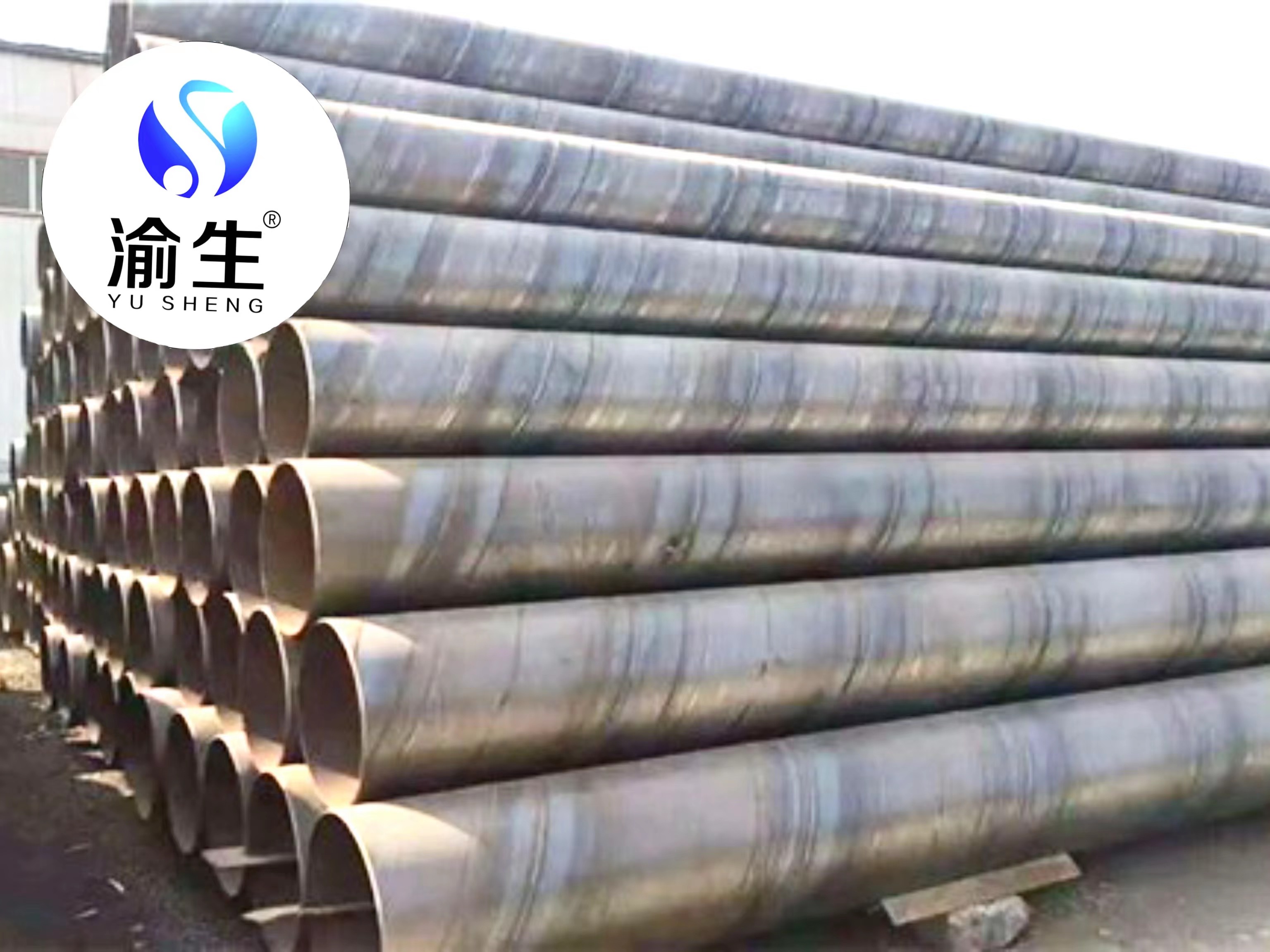

“渝生”牌雙面埋弧螺旋焊鋼管可廣泛適用應于石油、天然氣、化工、供熱、供氣、鹽鹵等各種流體以及礦漿、煤粉等液態和粉狀固體的輸送，也可用作架子管、工程結構管和打樁管。

☆　管徑：　Φ219mm — Φ2420mm
☆　壁厚：　6mm — 24mm
☆　管長：　6m — 12.5m
☆　材質：　Q235B～Q345B、SS400、A、B、L290-L555（X42-X80）
☆　生產能力：　30萬噸／年
☆　表面防腐：　可按用戶需要制作各種內外表面防腐涂層：?jiǎn)?、雙層環氧粉末(FBE)、二層PE/PP或三層PE/PP。

執行標準：
☆　GB/T 9711.1-1997《石油天然氣工業輸送用鋼管交貨技術條件第一部分：A級鋼管》
☆　GB/T 9711.2-1999《石油天然氣工業輸送用鋼管交貨技術條件第二部分：B級鋼管》
☆　SY/T 5037-2000《普通流體輸送管道用螺旋縫埋弧焊鋼管》、SY/T5040-92《樁用螺旋縫埋弧焊鋼管》
☆　CJ/T 3022-93《城市供熱用螺旋縫埋弧焊鋼管》
☆　API SPEC 5L《管線鋼管規范》第43版

☆　石油天然氣輸送用產品規格 (按GB/T9711.1-1997、GB/T9711.2-1999、API 5L標準)

尺　寸英寸 Size(inch)	外徑 Outside diameter (mm)	壁厚 Wall thickness (mm)	單位重量 unit weight (kg/m)	最低試驗壓力 Minimum test pressure(Mpa)
尺　寸英寸 Size(inch)	外徑 Outside diameter (mm)	壁厚 Wall thickness (mm)	單位重量 unit weight (kg/m)	L210	L245	L290	L320	L360	L390	L415	L450	L485	L555
85/8	219.1	5.6	29.48	6.4	7.5	11.1	12.3	13.8	15.0	15.9	17.3	18.6	20.7
85/8	219.1	12.7	64.64	14.6	17.0	20.7	20.7	20.7	20.7	20.7	20.7	20.7	20.7
103/4	273.1	5.6	36.94	5.2	6.0	10.1	11.2	12.5	13.6	14.5	15.7	16.9	19.3
103/4	273.1	12.7	81.55	11.7	13.7	20.7	20.7	20.7	20.7	20.7	20.7	20.7	20.7
123/4	323.9	5.6	43.96	4.4	5.1	8.5	9.4	10.6	11.5	12.2	13.2	14.3	16.3
123/4	323.9	12.7	97.46	9.9	11.5	19.3	20.7	20.7	20.7	20.7	20.7	20.7	20.7
14	355.6	5.6	48.33	4.0	4.6	7.8	8.6	9.6	10.4	11.1	12.0	13.0	14.9
14	355.6	12.7	107.39	9.0	10.5	17.6	19.4	20.7	20.7	20.7	20.7	20.7	20.7
16	406.4	5.6	55.35	3.5	4.1	6.8	7.5	8.4	9.1	9.7	10.5	11.4	13.0
16	406.	14.3	138.27	8.9	10.3	17.3	19.1	20.7	20.7	20.7	20.7	20.7	20.7
18	457	5.6	62.34	3.1	3.6	6.0	6.7	7.5	8.1	8.6	9.4	10.1	11.6
18	457	14.3	156.11	7.9	9.2	15.4	17.0	19.2	20.7	20.7	20.7	20.7	20.7
20	508	5.6	69.38	2.8	3.2	5.8	6.3	7.1	7.7	8.2	8.9	9.6	11.0
20	508	20.6	247.60	10.2	11.9	20.7	20.7	20.7	20.7	20.7	20.7	20.7	20.7
22	559	5.6	76.42	2.5	2.9	5.2	5.8	6.5	7.0	7.5	8.1	8.7	10.0
22	559	20.6	273.51	9.3	10.8	19.2	20.7	20.7	20.7	20.7	20.7	20.7	20.7
24	610	6.4	95.26	2.6	3.1	5.5	6.0	6.8	7.0	7.8	8.5	9.2	10.5
24	610	20.6	299.41	8.5	9.9	17.6	19.5	20.7	20.7	20.7	20.7	20.7	20.7
26	660	6.4	103.15	2.4	2.9	5.1	5.6	6.3	6.8	7.2	7.9	8.5	9.7
26	660	20.6	324.81	7.9	9.2	16.3	18.0	20.2	20.7	20.7	20.7	20.7	20.7
28	711	6.4	111.20	2.3	2.6	4.7	5.2	5.8	6.3	6.7	7.3	7.9	9.0
28	711	20.6	350.72	7.3	8.5	15.1	16.7	18.8	20.3	20.7	20.7	20.7	20.7
30	762	6.4	119.25	2.1	2.5	4.4	4.8	5.4	5.9	6.3	6.8	7.3	8.4
30	762	20.6	376.63	6.8	7.9	14.1	15.6	17.5	19.0	20.2	20.7	20.7	20.7
32	813	6.4	127.30	2.0	2.3	4.1	4.5	5.1	5.5	5.9	6.4	6.9	7.9
32	813	20.6	402.54	6.4	7.4	13.2	14.6	16.4	17.8	18.9	20.5	20.7	20.7
34	864	6.4	135.35	1.9	2.2	3.9	4.3	4.8	5.2	5.5	6.0	6.5	7.4
34	864	20.6	428.44	6.0	7.0	12.4	13.7	15.5	16.7	17.8	19.3	20.7	20.7
尺　寸英寸 Size(inch)	外徑 Outside diameter (mm)	壁厚 Wall thickness (mm)	單位重量 unit weight (kg/m)	最低試驗壓力 Minimum test pressure(Mpa)
				L210	L245	L290	L320	L360	L390	L415	L450	L485	L555
				A	B	X42	X46	X52	X56	X60	X65	X70	X80
36	914	6.4	143.24	1.8	2.1	3.7	4.0	4.5	4.9	5.2	5.7	6.1	7.0
36	914	20.6	453.84	5.7	6.6	11.8	13.0	14.6	15.8	16.8	18.3	19.7	20.7
38	965	7.9	186.46	2.1	2.4	4.3	4.7	5.3	5.7	6.1	6.6	7.1	8.2
38	965	20.6	479.75	5.4	6.3	11.1	12.3	13.8	15.0	15.9	17.3	18.6	20.7
40	1016	7.9	196.39	2.0	2.3	4.1	4.5	5.0	5.5	5.8	6.3	6.8	7.8
40	1016	20.6	505.66	5.1	6.0	10.6	11.7	13.1	14.2	15.1	16.4	17.7	20.3
42	1067	8.7	227.05	2.1	2.4	4.3	4.7	5.3	5.7	6.1	6.6	7.1	8.1
42	1067	20.6	531.57	4.9	5.7	10.1	11.1	12.5	13.6	14.4	15.6	16.9	19.3
44	1118	8.7	237.99	2.0	2.3	4.1	4.5	5.0	5.5	5.8	6.3	6.8	7.8
44	1118	20.6	557.47	4.6	5.4	9.6	10.6	11.9	12.9	13.8	14.9	16.1	18.4
46	1168	8.7	248.72	1.9	2.2	3.9	4.3	4.8	5.2	5.6	6.0	6.5	7.4
46	1168	20.6	582.87	4.4	5.2	9.2	10.1	11.4	12.4	13.2	14.3	15.4	17.6
48	1219	8.7	259.66	1.8	2.1	3.7	4.1	4.6	5.0	5.3	5.8	6.2	7.1
48	1219	20.6	608.78	4.3	5.0	8.8	9.7	11.0	11.9	12.6	13.7	14.8	16.9
52	1321	9.5	307.25	1.8	2.1	3.8	4.1	4.7	5.0	5.4	5.8	6.3	7.2
52	1321	20.6	660.60	3.9	4.6	8.1	9.0	10.1	10.9	11.6	12.6	13.6	15.6
56	1422	9.5	330.91	1.7	2.0	3.5	3.8	4.3	4.7	5.0	5.4	5.8	6.7
56	1422	20.6	711.91	3.7	4.3	7.6	8.3	9.4	10.2	10.8	11.7	12.6	14.5
60	1524	9.5	355.69	1.6	1.8	3.3	3.6	4.0	4.4	4.7	5.0	5.4	6.2
60	1524	20.6	763.72	3.4	4.0	7.1	7.8	8.8	9.5	10.1	10.9	11.8	13.5
64	1626	9.5	378.70	1.5	1.7	3.0	3.4	3.8	4.1	4.4	4.7	5.1	5.8
64	1626	20.6	815.54	3.2	3.7	6.6	7.3	8.2	8.9	9.5	10.3	11.1	12.7
68	1727	11.9	530.30	1.7	2.0	3.6	4.0	4.5	4.8	5.1	5.6	6.0	6.9
68	1727	20.6	866.84	3.0	3.5	6.2	6.9	7.7	8.4	8.9	9.7	10.4	11.9
72	1829	12.7	568.83	1.7	2.0	3.6	4.0	4.5	4.9	5.2	5.6	6.1	6.9
72	1829	20.6	918.66	2.8	3.3	5.9	6.5	7.3	7.9	8.4	9.1	9.8	11.3
76	1930	12.7	600.46	1.7	1.9	3.4	3.8	4.3	4.6	4.9	5.3	5.7	6.6
76	1930	20.6	969.97	2.7	3.1	5.6	6.1	6.9	7.5	8.0	8.6	9.3	10.7
80	2032	14.3	711.52	1.8	2.1	3.7	4.1	4.6	4.9	5.3	5.7	6.1	7.0
80	2032	20.6	1021.78	2.6	3.0	5.3	5.8	6.6	7.1	7.6	8.2	8.9	10.1
84	2220	min14.3	777.86	1.6	1.9	3.7	3.7	4.2	4.5	4.8	5.2	5.6	6.4
84	2220	max20.6	1117.35	2.3	2.7	4.8	5.3	6.0	6.5	6.9	7.5	8.1	9.3
95	2420	min14.3	848.39	1.5	1.7	3.1	3.4	3.8	4.1	4.4	4.8	5.2	5.9
95	2420	max20.6	1218.96	2.1	2.5	4.4	4.9	5.5	6.0	6.4	6.9	7.4	8.5

☆　普通流體、供熱和樁用產品規格 (按SY/T5037-2000、SY/T5040-92、CJ/T3022-93標準)

公稱外徑 nominal O.D mm	公稱壁厚　Nominal Wall Thickness mm
公稱外徑 nominal O.D mm	5.0	5.5	6.0	7.0	8.0	9.0	10.0	11.0	12.0	13.0	14.0	15.0	16.0	18.0	20.0	22.0
219	26.39	28.96	31.52	36.60	41.63
273	33.04	36.28	39.51	45.92	52.28	58.59	64.86
323.9	39.32	43.18	47.04	54.70	62.32	69.89	77.40	84.88	92.30
(325)	39.46	43.33	47.26	54.90	62.54	70.13	77.68	84.48	92.62
355.6	43.23	47.48	51.73	60.18	68.57	76.92	85.22	93.48	101.68
(377)	45.88	50.39	54.89	63.87	72.80	81.67	90.50	99.28	108.01
406.4	49.44	54.32	59.24	68.94	78.60	88.20	97.75	107.26	116.71	126.12
(426)	51.91	57.03	62.14	72.33	82.46	92.55	102.59	112.57	122.51	132.40	142.24
457	55.73	61.24	66.73	77.69	88.58	99.43	110.23	120.98	131.60	142.34	152.94
508			74.28	86.48	98.64	110.75	122.81	134.82	146.78	158.69	170.55	182.36	194.12
(529)			77.38	90.11	102.78	115.41	127.99	140.51	152.99	165.42	177.80	190.13	202.41
(559)			81.82	95.29	108.70	122.07	135.38	148.65	161.87	175.04	188.16	201.23	214.25
610			89.37	104.09	118.76	133.39	147.96	162.48	176.96	191.39	205.76	220.09	234.37	262.78
(630)			92.33	107.54	122.71	137.82	152.89	167.91	182.88	197.80	212.67	227.49	242.26	271.65
(660)			96.77	112.72	128.63	144.48	160.29	176.05	191.76	207.42	223.03	238.59	254.10	284.97	315.65
711			104.31	121.52	138.69	155.80	172.87	189.88	206.85	223.76	240.63	257.45	274.22	307.61	340.80
(720)			105.64	123.08	140.46	157.80	175.09	192.32	209.51	226.65	243.74	260.78	277.77	311.60	345.24
(762)				130.33	148.75	167.12	185.44	203.72	221.94	240.11	258.24	276.32	294.34	330.25	365.95
813				139.13	158.81	178.44	198.02	217.55	237.03	256.46	278.88	295.18	314.46	352.88	391.11	429.13
(820)				140.34	160.19	179.99	199.75	219.45	239.10	258.71	276.26	297.77	317.23	356.01	394.58	432.96
914					178.74	200.06	222.93	244.95	266.92	288.84	310.72	332.54	354.31	397.74	440.95	483.96
(920)					179.92	202.19	224.41	246.58	268.70	290.77	312.79	334.76	356.68	400.40	443.91	486.13
1016					198.86	223.49	248.08	272.62	297.10	321.54	345.93	370.27	394.56	443.02	491.26	539.30
(1020)					199.65	224.38	249.07	273.70	298.39	322.82	347.31	371.75	396.14	44.79	493.23	541.47
1220							296.39	327.95	357.47	386.94	416.36	445.73	475.58	533.58	591.88	649.98
1420							347.71	362.21	416.66	451.06	485.41	519.71	553.96	622.36	690.52	758.49
1620							397.03	436.46	475.84	515.17	554.46	593.60	632.87	711.14	789.17	867.00
1820							446.35	490.71	535.02	579.29	623.50	667.67	711.79	799.92	887.81	975.51
2020							495.67	544.96	594.21	643.40	692.55	741.65	796.70	888.70	986.46	1084.21
2220							544.99	599.21	653.39	707.52	761.60	815.63	869.61	977.48	1085.11	1192.53
2420							594.34	635.5	712.62	771.62	830.20	889.66	948.60	1066.26	1183.75	1301.04
